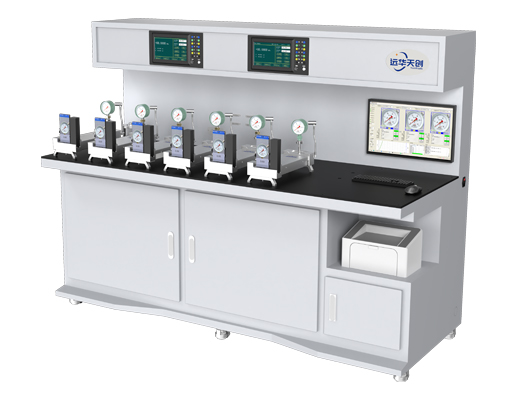

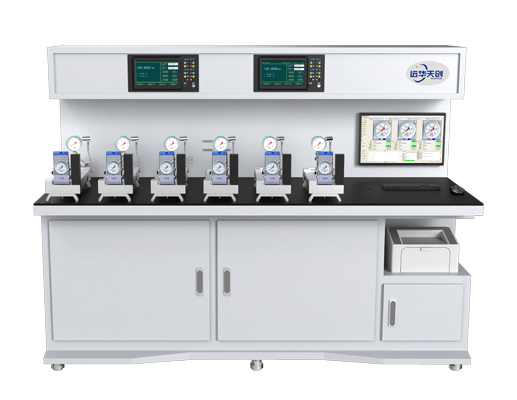

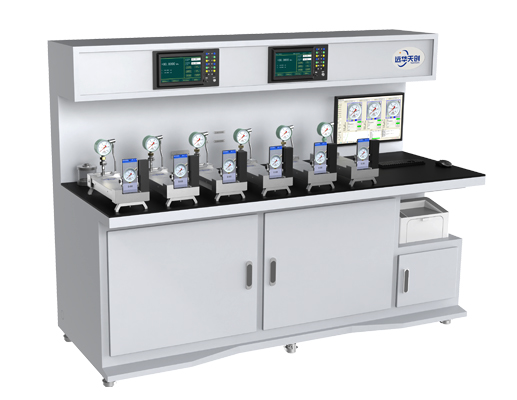

YH698B智能图像采集及检定系统
YH698B智能图像采集及检定系统采⽤标准⼀体化设计,模块式组合,组建成⼀套功能完备,组态灵活,专业⾼效的智能型校验设备。整体化设计布局,集造压、控压、测试、图像采集、数据处理为⼀体。应⽤于全⾃动检定或校准指针式压⼒表,完全省去了⼈⼯读数和数据录⼊的繁琐过程,也可⽤于校验压⼒变送器、压⼒开关等⼯业过程仪表。
图标产品概述

YH698B智能图像采集及检定系统



北京远华天创YH698B智能图像采集及检定系统采⽤标准⼀体化设计,模块式组合,组建成⼀套功能完备,组态灵活,专业⾼效的智能型校验设备。整体化设计布局,集造压、控压、测试、图像采集、数据处理为⼀体。应⽤于全⾃动检定或校准指针式压⼒表,完全省去了⼈⼯读数和数据录⼊的繁琐过程,也可⽤于校验压⼒变送器、压⼒开关等⼯业过程仪表。

图标产品功能

♦ 符合国家最新检定规程规范,及相关标准;

♦ 可⽤于批量检定或校准同⼀量程的指针式压⼒表、数字式压⼒表;

♦ 也可以检定或校准压⼒开关、压⼒变送器等压⼒类仪表;

♦ 系统在⾃动控制模式下根据参数设置升降压⾃动循环,图像⾃动采集、数据⾃动处理、记录与证书⾃动⽣成,除装 表拆表外全程⽆需⼈⼯⼲预;

♦ 系统可⾃动读取被检表表盘信息,⾃动录⼊被检仪表信息;

♦ 系统可对同量程多块压⼒表的图像⾃动识别,智能读数并保存被检表⽰值;

♦ 系统⾃动计算分度值,⾃动依据规程要求实现⼀般压⼒表按1/5、精密压⼒表按1/10原则取值;

♦ 系统可按检定规程要求⾃动完成⽰值误差、回程误差、轻敲位移、超压试验等检定项⽬,并判断合格与否;

♦ 系统以数字压⼒模块或智能数字压⼒校验仪作为控压依据,采⽤压⼒、压⼒变化率双闭环控制⽅案,快速响应⽆ 超调;

♦ 可根据需要更换不同量程的数字压⼒模块或智能数字压⼒校验仪作为标准,⽤于检定不同量程和准确度的仪表;

♦ 准确度等级:0.01级、0.02级或0.05级可选;

♦ 系统可在量程范围内任意定点⾃动控压,⽬标压⼒稳定持续时间:≥5min;

♦ 系统可编辑单点稳压时间,实现快速检定;

♦ 系统组态灵活,可多单元、多通道、多表位配置;

♦ 每个单元均采⽤10⼨触摸屏显⽰,图标式管理菜单,中英⽂操作界⾯;

♦ 测量值位数显⽰可选4、5、6或7位;

♦ 系统具有完整的保护功能,过压、传感器故障等报警,保护被校表的安全;

♦ 系统具备误接保护功能,避免电路受损;

♦ ⽀持多种压⼒单位切换,包括 Pa,kPa,hPa,MPa,psi,bar,mbar,inH2O,mmH2O,inHg,mmHg,kgf/cm²等;

♦ ⽆线、WiFi、蓝⽛、LAN、RS232/485、USB等多种通讯⽅式可选。

图标技术指标



产品名称油压系统水压系统真空/气压单元
压力发生及控制范围(0~60/70/100)MPa
/(1~160/250)Mpa
(0~60/100)MPa(-0.095~4/7/10/25)MPa
压力稳定度≤0.005%FS≤0.005%FS≤0.005%FS
工作介质变压器油纯净水空气
接口规格M20*1.5M20*1.5M20*1.5
表位数一/二/三/四/五/六位均可一/二/三/四/五/六位均可一/二/三/四/五/六位均可
扩展表位数可根据用户需要扩展;各单元可组合配置不同表位数。

电测功能
电测功能量程准确度备注
电流测量(-30~30)mA分辨率:0.1μA,
准确度:±(0.008%RD+0.003%FS)
标配2路
电流输出(025)mA分辨率:0.1μA,
准确度:±(0.008%RD+0.003%FS)
选配
电压测量(-30~30)V分辨率:0.1mV
准确度:±(0.008%RD+0.003%FS)
标配2路
电压测量(-300~300)mV分辨率:0.1μV,
准确度:±(0.008%RD+0.003%FS)
选配
电压输出(0~16)V分辨率:0.1mV
准确度:±(0.008%RD+0.003%FS)
选配
开关测量通断机械开关、NPN型开关、PNP型开关,小于10毫秒标配2路
直流输出DC(10~30)V最大带载能力70mA,过载保护电流120mA,±0.5V标配
