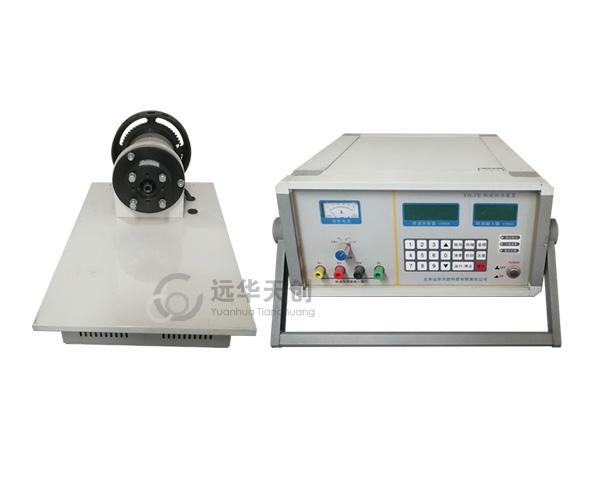

YH-400 系列标准转速检定装置
YH 系列标准转速装置采用双锁相稳速技术及双三相桥换向驱动技术,使用高可靠的无刷电机和精密低噪声齿轮变速机构, 具有高精密、高稳定度的数字调速功能和灵活准确的无级调速功 能。其系列产品也广泛适用于电力、航空航 天、铁路、机械制 造等行业。
图标产品概述

YH-400 系列标准转速检定装置


 YH 系列标准转速装置采用双锁相稳速技术及双三相桥换向驱动技术,使用高可靠的无刷电机和精密低噪声齿轮变速机构, 具有高精密、高稳定度的数字调速功能和灵活准确的无级调速功 能。其系列产品也广泛适用于电力、航空航 天、铁路、机械制 造等行业。

图标产品功能

◆转速数字给定


◆它可用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定


◆配置附件齐全,可对光电式或 机械式、手持式、接触式或非接触式等转速表进行校验


◆配置的传感器安装盘上有 24 个传感器安装孔,特别 适用于各种规格的磁电式、磁阻式、霍尔式、电涡流式转速传感器的校验


◆配置专用附件可对各类航空转速表(型号有 GZ-1、GZ-2、GZ-8A、GZT-1、GZT-2、A-10、T-45 等)、船用转速表、机车转速表进行校验


◆可输出标准电信号源,对转速测量的二次仪表单独进行校验;配 置有转速传感器信号输入接口,可在无二次仪表的情况下,提供给转速传感器配电并单独进行校验


图标技术指标
名称数据
转速范围20~6600 r/min ;20~10000 r/min ;20~30000 r/min
转速不确定度3×10-4
转速稳定度:1×10-4
时基性能 开机准确度 5×10-6; 日稳定度:5×10-6;时基频率:10MHz
转速分辨力1 r/min
输出标准电信号频率范围 2~9999Hz
精度 1×10-5
波形方波
幅度12V
可输出直流电压±5V、±12V、±24V
接入外测信号要求范围1~9999.Hz
幅值大于0.5v
齿盘渐开线齿型
齿数 60、模数为 2、直径 124mm(可根据用户要求设计任意齿数规格的各种齿盘)
安装螺纹传感器安装盘上有12种螺纹规格
公制M10×1、M12×1、M14×1、M16×1、M18×1、M16×1.5、M18×1.5、M20×1.5、M22×1.5
英制1/4-40、3/8-24、5/8-18
总功 率≤300W
