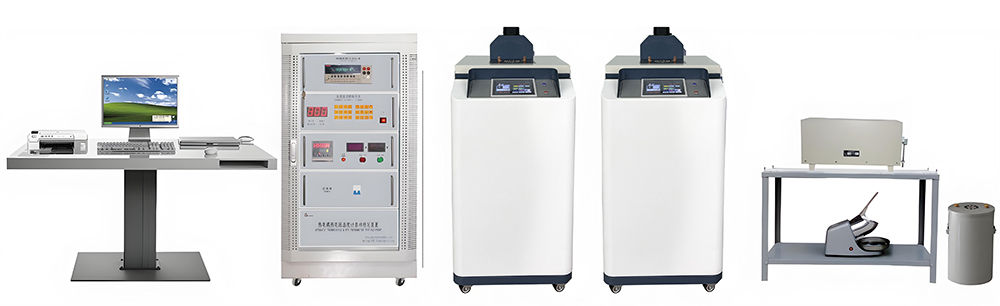

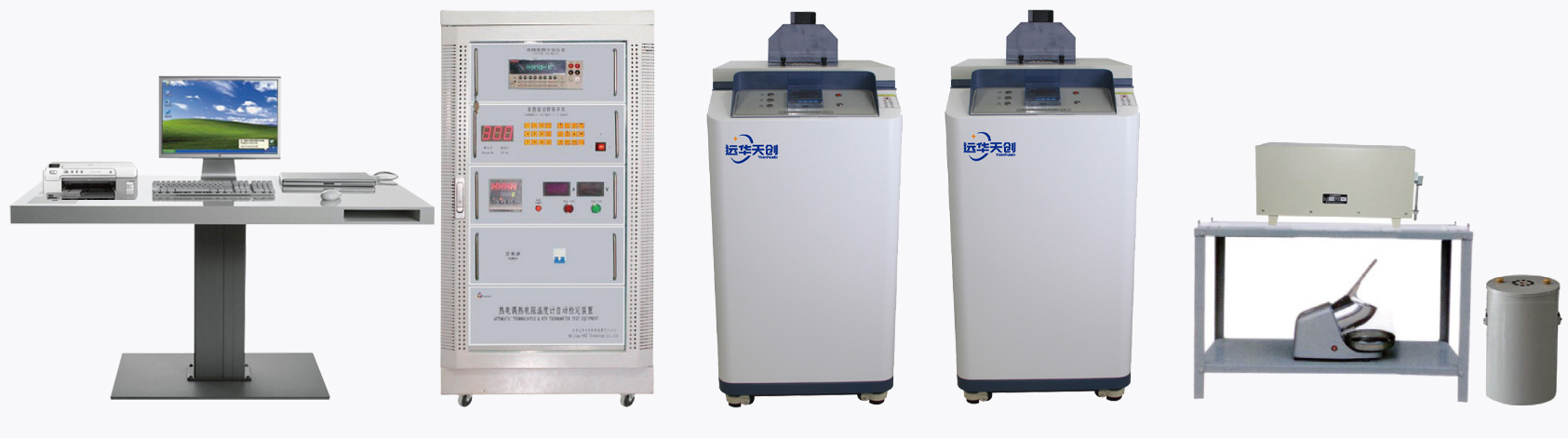

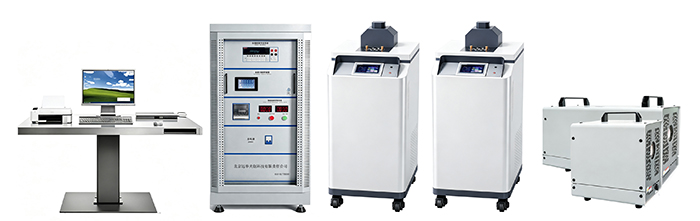

YH2000 热电偶、热电阻温度自动检定装置
YH2000 热电偶、热电阻温度自动检定装置是严格按照国家有关检定规程设计制造的,用于检定/校准各 种工作用热电偶热电阻、一等及二等标准热电偶、温度二次仪表、膨胀式温度计等温度仪表及各种温度传感器、温度变送器。完全实现全自动工作,自动实现温度调节、测量通道控制、数据采集与处理、报表与证书输出等功能。
图标产品概述



YH2000 热电偶、热电阻温度自动检定装置


YH2000 热电偶、热电阻温度自动检定装置是严格按照国家有关检定规程设计制造的,用于检定/校准各 种工作用热电偶热电阻、一等及二等标准热电偶、温度二次仪表、膨胀式温度计等温度仪表及各种温度传感器、温度变送器。完全实现全自动工作,自动实现温度调节、测量通道控制、数据采集与处理、报表与证书输出等功能。

图标产品功能

◆符合国家检定规程及规范;


◆热电偶类型:S、R、B、 K、N、E、J、T、EA-2 等;


◆热电阻类型: Pt1000、Pt100、Pt10、Cu100、Cu50、BA1、BA2、G (二线制、三线制、四线制);


◆膨胀温度计类型:玻璃液体温度计、双金属温度计、压力式温度计;


◆专用低电势接线端子,寄生热电势长期保证不超过±0.2μV;


◆记录曲线包括温度,功率及功率变化曲线;


◆热电偶和热电阻可同时检定,并可在油槽中进行低温热电偶的检定;


◆兼容热电偶与热电阻的接线,四线制电阻测量法彻底消除外接引线电阻;


◆可靠控温,智能 PID 调节系统,恒温稳定性好;


◆可同时控制检定炉和油(水)槽,可分时分批检定多种温度计


◆可进行检定炉、油槽、水槽的温场测试;


◆廉金属热电偶检定点温度既可选择程序自动提供的、检定规程规定(或推荐)的温度点,又允许用户根据被检偶的实际使用温度重新设置检定点,检定点温度可任意设置,如:358.5℃、772.6℃等;


◆在检定热电偶时,具有冰点补偿、手工设定补偿和自动冷端补偿三种补偿方式可供选择;


◆检定过程自动化程度高:计算机从查线(判断接线是否正确)、温场控温到检定过程全部自动化;


◆采用标准的控温原理,软硬件双重控温,在计算机故障的情况下,可选择手动操作,有效避免了因计算机故障而不能继续检定工作。



软件主要功能


◆检定系统软件可在中文 Win10/7/xp及以上等操作系统下运行;


◆可选择“检定”或“校准”等多种方式的记录表格、证书;检定证书或校准证,可选择标准或自定义格式;可将记录表格、证书原始数据导出到 Excel 中;


◆软件支持多种自诊断功能,包括温场测试、分度表查询、总不确定度分析、查线等功能;


◆支持多媒体声音报警、提示功能,具有超温报警功能;


◆具有掉电保护和续检功能;


◆软件系统显示界面丰富,信息量大,具有翔实生动的各种实时曲线、数据;在同一计算机画面上既能同时观察所有热电偶检定炉的控温曲线(曲线显示清晰),也能分别切换到一个画面只观察一台热电偶检定炉的控温曲线,方便直观;


◆软件可完成自动检定、数据自动处理及报表输出等功能,对检定记录进行保存、查询、预览和再次检定等管理,并可对检定记录和检定证书格式进行编辑。

温度检定系统软件



◆符合国家最新计量检定规程要求。




图标技术指标
准确度
   六位半高精度数字表准确度0.003%、分辨率 0.1μV、0.1mΩ,
   七位半高精度数字表准确度 0.002%、分辨率 0.01μV、0.01mΩ,
   八位半高精度数字表准确度 0.0006%、分辨率 0.001μV、0.001mΩ;
扫描开关

寄生电≤0.2μV 可实现自动或手动切换

热电偶参考端补偿范围 5-50℃(分辨率 0.1℃)
控温稳定度
热电偶检定炉 0.1℃/10min
恒温槽0.01℃/10min
不确定度热电偶检定总不确定度优于 0.7℃,重复性误差小于0.25℃,  热电阻检定总不确定度优于 50mk,重复性误差小于 10 mk




序号型号名称规格功能数量
1YH2000-4系统集成柜电测表和多路扫描装置、温控系统集成柜1台
2YH2000-1多路扫描装置提供多通道扫描功能,寄生电势≤0.2μV1套
3YH2000-2智能温控系统智能温控系统,温场控温1套
4K2010高精度电测仪表7位半数控仪表1台
5联想计算机配置不低Inteli7/8G/1T/512M独显,19寸液晶
显示器,安装正版Windows7
1台
6HP1106打印机A4激光1台
7YH2000-3多路串口卡485/232转换卡扩展计算机串口1套
8YHR V1.0 温度检定软件可检定S、R、B、K、N、J、E、T;Pt10、Pt100、Cu50、Cu100;玻璃液体温度计、
双金属温度计、压力式温度计等
1套
9WRPB二等标准S热电偶热电偶检定用标准器1支
10WZPB二等标准铂电阻Pt25热电阻检定用标准器1支
11YH-10低温恒温槽-10~105℃(防冻液)1台
12YH-300恒温油槽90℃~300℃(硅油)1台
13YH600L管式检定炉(600mm)300℃~1200℃的温度场1台
14YH-0 0℃恒温器热电偶冷端补偿温场1台
15PT100 A级冷端电阻热偶检定时冷端测量用1支
16YH2000-5-1热电偶接线盒热电偶专用测试连接1个
17YH2000-5-2热电阻接线盒热电阻专用测试连接1个
18YH600L-F1均热块检定热电偶用1个
19YH600L-F2管式炉支架热电偶检定配套,与热电偶检定炉几何中心线同高度1套
20刨冰机电动,碎冰1台
21防冻液低温槽配套使用25升
22二甲基硅油油槽配套使用25升
23补偿导线S、K型1套
24石英玻璃保护管根据检定仪器配置不同直径长度的保护套管,满足检定需求10只
25捆扎丝检定热电偶用1捆
26耐火材料若干石棉,用于对检定炉口的封堵若干
27测试线测试专用(6米)1套
28冰箱200L,制冰1台
29抽油烟机方太,安装油槽上方1台
