YH800C全自动压力校验仪【便携式-气压】

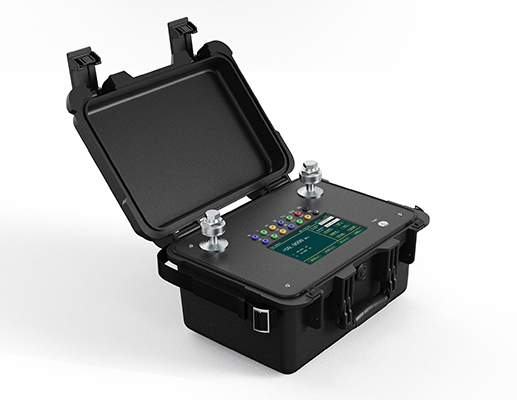

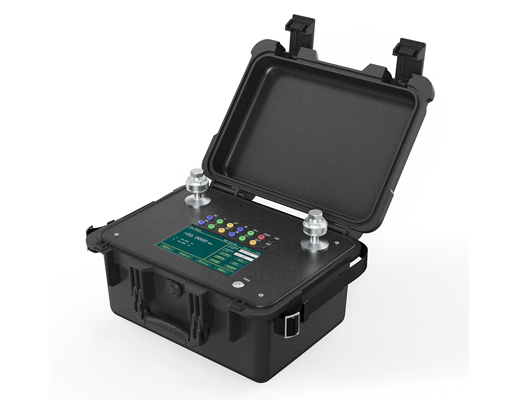

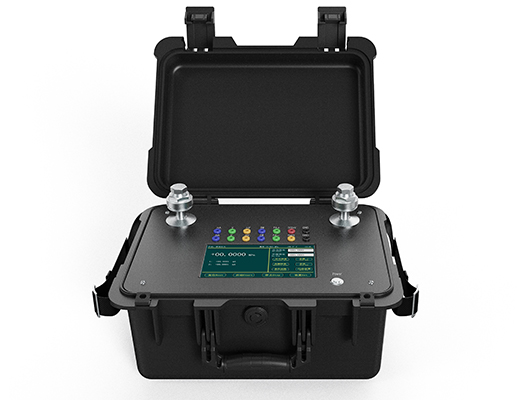

YH800C全自动压力校验仪(便携式)采用PP安全防护箱体,内部钢衬结构,挎包式设计,采用全智能控制,模块化整合,集造压、控压、测试、数据采集、数据处理为一体,压力发生及测量单元置于箱体内部,内置大容量可充电电池,配置高清7寸彩色触摸屏,可帮助工作人员快速、高效的完成各类压力表、压力变送器、压力传感器、压力开关等过程仪表的校准工作。
图标产品概述

YH800C 全自动压力校验仪


【便携式-气压】


◆YH800C全自动压力校验仪(便携式)是一款高度集成的便携式校验设备,专为工业现场的压力校准任务而设计;

◆YH800C全自动压力校验仪(便携式)采用PP安全防护箱体,内部钢衬结构,挎包式设计,采用全智能控制,模块化整合,集造压、控压、测试、数据采集、数据处理为一体,压力发生及测量单元置于箱体内部,内置大容量可充电电池,配置高清7寸彩色触摸屏,可帮助工作人员快速、高效的完成各类压力表、压力变送器、压力传感器、压力开关等过程仪表的校准工作。



图标产品功能

产品特点

♦ 符合最新国家检定规程;

♦ 可检定或校准指针压力表、数字压力表、压力开关、压力变送器、压力传感器等压力类表;

♦ 便携式结构,既适用于实验室又方便现场携带;

♦ 内置大容量可充电锂电池供电,工作时间不少于10小时;

♦ 可内置2支或多支标准数字压力模块,同时可外接多支任意量程压力模块;

♦ 可内置大气压模块,支持表压绝压切换;

♦ 准确度等级:0.01级、0.02级、0.05级可选;

♦ 7寸触摸屏显示,图标式管理菜单,中英文操作界面;

♦ 4/5/6位数字显示,显示位数可设定;

♦ 任务管理功能,可进行检定任务下载,并可上传存储数据;

♦ 快速存储,存储量可达100000条以上被检表的检测数据;

♦ 支持被检仪表参数录入及检定过程参数设定;

♦ 检定过程可以进行数据分析、计算,超误差自动标识;

♦ 形成符合国家检定规程或用户要求的校验记录格式及证书等;

♦ 可检定或校准HART、Profibus PA总线压力仪表;

♦ 内置自动压源,气压介质为压缩空气,液压介质为油或水;

♦ 控压方式采用高精度控制阀及全自动智能控制模式,快速升降压,无超调;

♦ 具备误接保护功能,避免电路受损;

♦ 支持多种压力单位切换,包括 Pa,kPa,hPa,MPa,psi,bar,mbar,inH2O,mmH2O,inHg,mmHg,kgf/cm²等;

♦ 气压型内置气液隔离器,可有效实现气液分离;

♦ 压力接口:2*M20*1.5或可配多路压力输出转接台(内置过滤结构)。



图标技术指标


产品类型微压型真空/气压型
压力发生范围(-50~50/100/250)kPa(-0.095~4/7/10/15)MPa标准大气压下
压力稳定度≤0.003%FS≤0.003%FS
工作介质空气空气

注:压力模块精度 0.01级、0.02 级、0.05 级可选,压力范围可根据用户要求选配



电测功能量程准确度备注
电流测量(-30~30)mA分辨率:0.1μA,准确度:±(0.008%RD+0.003%FS)标配2路
电流输出(0~25)mA分辨率:0.1μA,准确度:±(0.008%RD+0.003%FS)选配
电压测量(-30~30)V分辨率:0.1mV,准确度:±(0.008%RD+0.003%FS)标配2路
电压测量(-300~300)mV分辨率:0.1μV,准确度:±(0.008%RD+0.003%FS)选配
电压输出(0~16)V分辨率:0.1mV,准确度:±(0.008%RD+0.003%FS)选配
开关测量通断机械开关、NPN型开关、PNP型开关,小于10毫秒标配2路
直流输出DC(10~30)V最大带载能力70mA,过载保护电流120mA,±0.5V选配
