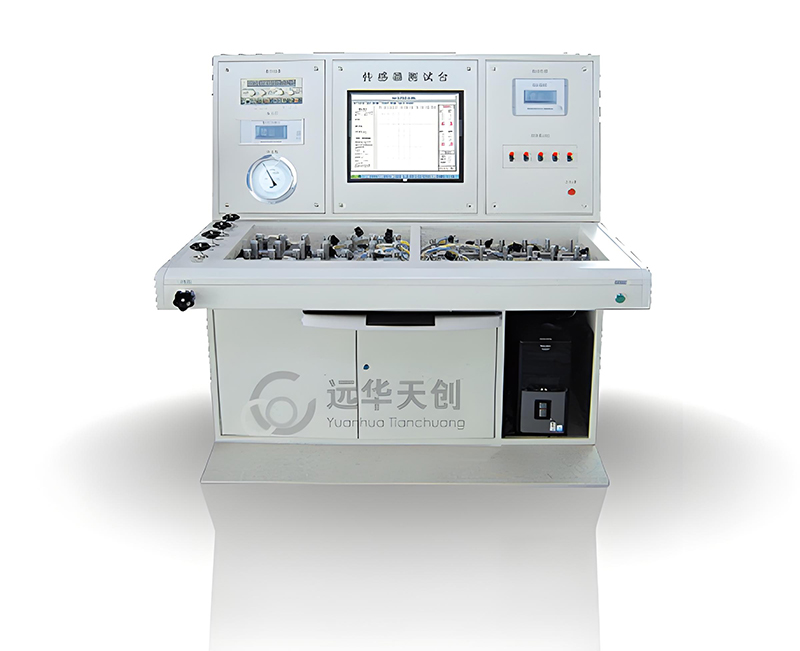

TMAP 传感器测试台
传感器测试台主要由高精度电源、高准确度的数字压力计(绝压)、全自动造压系统、压力调节系统、常温测试工装、高温测试工装、操作台体、高温交变实验箱及数据采集、测试系统组合而成。
图标产品概述

TMAP 传感器测试台



传感器测试台主要由高精度电源、高准确度的数字压力计(绝压)、全自动造压系统、压力调节系统、常温测试工装、高温测试工装、操作台体、高温交变实验箱及数据采集、测试系统组合而成。


图标产品功能

◆本系统为全自动造压系统,无需手动调节压力,采用高稳定度绝对压力传感器确保系统在任何压力点的测试要求,整体化结构,外型美观大方


◆配套高温交变实验箱既可恒定运行,也可程序控制运行,操作简单方便,机组采用法国泰康机组,实验箱装备电镀膜真空观察窗,有效解决观察窗凝霜问题


◆高温及常温两套路径,多路测试


◆通过压力调节和不同温度的设定及测试控制仪的切换,软件可实现变温、变压的双变量测量;共有四组参数设置,根据软件测试项目要求,按测试控制仪右下角的“测试选择”建,可实现常温下P-V特性测试,常压下T-R特性测试,设定温度下P-V特性测试及设定压力下T-R特性测试


图标技术指标
名称数据
高精度压力计量程(0~200)kPa(绝压)
显示液晶,带背光,99999五位分辨率
高精度压力控制系统调压精度(15~200)kPa(绝压);可连续调压±0.2kPa
(常温)压力测试台两组28路输出,不锈钢输出杆
(高温)压力测试台28路输出,不锈钢输出杆
耐高温压力软管耐高温-51℃~135℃
高低温交变实验箱(可编程)工作温度范围(-40~140)℃;温度波动:温度±0.5℃;温度偏差:温度±2℃
高精度直流稳压电源(0~30)V,双路输出可调
数据采集NI-PCI6259
温度传感器用于测试温箱内温场的实际温度测温精度:±0.5℃;测温范围:(-50-150)℃.
外型尺寸1350×1030×1450mm
