YH698A 全自动压力校验系统
YH698A 全自动压力校验系统

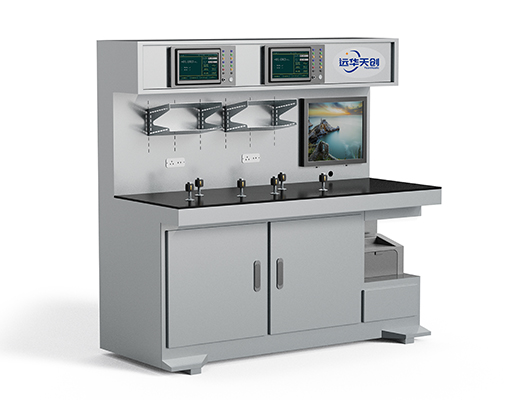

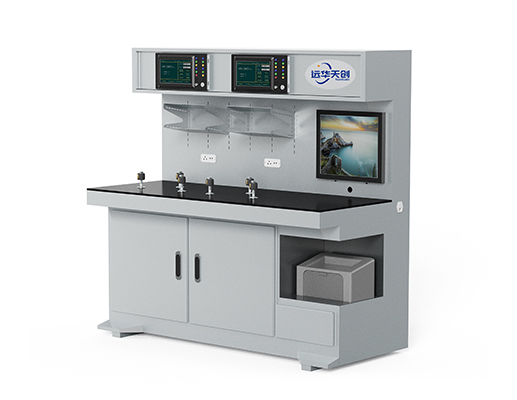

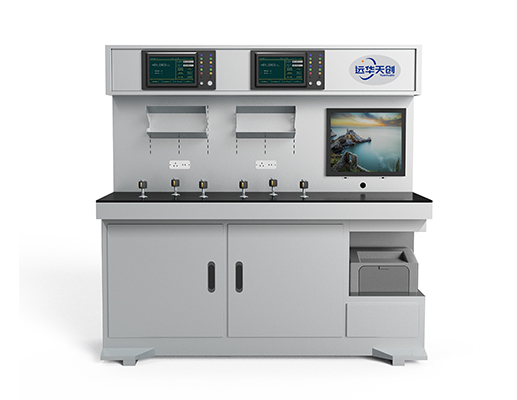

(二单元示意图)



◆YH630A全自动压力校验系统采用标准一体化设计,模块化整合,组建成一套功能完备,组态灵活,智能、高效的综合型检定和校验设备。整体化设计布局,集造压、控压、测试、数据采集、数据处理为一体,压力测量标准为本公司出品的标准数字压力模块或智能数字压力校验仪均可。各功能单元置于台体内部,电脑显示屏可伸缩,便于使用人员多角度操作。
◆ 适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校准、检测等工作,广泛应用于各级计量单位、钢铁、电力、石油、化工、工业制造、科研院校等领域,并远销海外。
◆ 设备形式:五合一、四合一、三合一、二合一、任一选择,还可按需定制,支持各种非标定制 。
♦ 符合国家最新检定规程规范及相关标准;
♦ 系统由高精度压力控制器(测量)系统、全自动压力发生及增压系统、标准数字压力模块(或智能数字压力校 验仪)、检定软件、计算机和打印机(选配)等组成;
♦ 设备内置自动压源,气压单元介质为压缩空气,液压单元介质为油或水;
♦ 系统采用全自动控制模式实现快速升降压,并能瞬间稳定;
♦ 每个单元均采用10寸触摸屏显示,图标式管理菜单,中英文操作界面;
♦ 测量值位数显示可选4、5、6或7位;
♦ 通过上位机软件或压力控制器(下位机)触摸屏均可进行参数设置并实现自动控制;
♦ 系统可在量程范围内任意定点设定,实现定点自动控压;
♦ 自动控制模式下检定点数及单点稳压时间、次数可编辑,系统根据量程自动等分,升降压自动循环,无需人 工干预;
♦ 具备控压数据、压力曲线及误差曲线的实时显示功能;
♦ 目标压力稳定持续时间:≥5min;
♦ 系统具有完整的保护功能,过压、传感器故障等报警,保护被校表的安全;
♦ 系统具备误接保护功能,避免电路受损;
♦ 以数字压力模块或智能数字压力校验仪作为控压依据,采用压力、压力变化率双闭环控制方案,快速响应 无超调;
♦ 系统可实现全量程自动加压、减压、稳压,数据采集、误差计算、存储等功能;
♦ 可根据需要更换不同量程的数字压力模块或智能数字压力校验仪作为标准,用于检定不同量程和准确度的仪表;
♦ 可内置大气压模块,支持表压绝压切换;
♦ 准确度等级:0.01级、0.02级或0.05级可选;
♦ 可检定或校准HART、Profibus PA总线压力仪表;
♦ 无线、WiFi、蓝牙、LAN、RS232/485、USB等多种通讯方式可选;
♦ 支持多种压力单位切换,包括 Pa,kPa,hPa,MPa,psi,bar,mbar,inH2O,mmH2O,inHg,mmHg,kgf/cm²等;
♦ 每单元接口:3*M20*1.5(可扩展,内置过滤结构);
♦ 气压单元内置气液分离器,可有效实现气液分离。
| 名称 | 压力范围 | 单点压力稳定时间 | 压力稳定度 | 工作介质 | |
| 真空单元 | (-0.095~0) MPa 标准大气压下 | ≤10 秒 | 优于0.003%F.S | 空气 | |
| 微压单元 | (-50~50/100/250)kPa | ≤10 秒 | 优于0.003%F.S | 空气 | |
| 气压单元 | (-0.095/0~2.5/4/7/10/25/70)MPa | ≤10 秒 | 优于0.003%F.S | 空气 | |
| 油压单元 | (0~60/70/100)MPa | ≤15 秒 | 优于0.005%F.S | 变压器油 | |
| (1~160/250)MPa | ≤15 秒 | 优于0.005%F.S | 液压油//葵二酸酯 | ||
| 水压单元 | (0~60/70/100)MPa | ≤15 秒 | 优于0.005%F.S | 纯净水 | |
| (1~160)MPa | ≤15 秒 | 优于0.005%F.S | 纯净水 | ||
| 推荐组合: 五合一、四合一、三合一、二合一、任一选择,还可按需定制,支持各种非标定制 | |||||
| 电测功能 | 量程 | 准确度 | 备注 | ||
| 电流测量 | (-30~30)mA | 分辨率:0.1μA,准确度:±(0.008%RD+0.003%FS) | 标配2路 | ||
| 电流输出 | (0~25)mA | 分辨率:0.1μA,准确度:±(0.008%RD+0.003%FS) | 选配 | ||
| 电压测量 | (-30~30)V | 分辨率:0.1mV,准确度:±(0.008%RD+0.003%FS) | 标配2路 | ||
| 电压测量 | (-300~300)mV | 分辨率:0.1μV,准确度:±(0.008%RD+0.003%FS) | 选配 | ||
| 电压输出 | (0~16)V | 分辨率:0.1mV,准确度:±(0.008%RD+0.003%FS) | 选配 | ||
| 开关测量 | 通断 | 机械开关、NPN型开关、PNP型开关,小于10毫秒 | 标配2路 | ||
| 直流输出 | DC(10~30)V | 最大带载能力70mA,过载保护电流120mA,±0.5V | 选配 | ||
