YH810 热工信号校验仪
图标产品概述

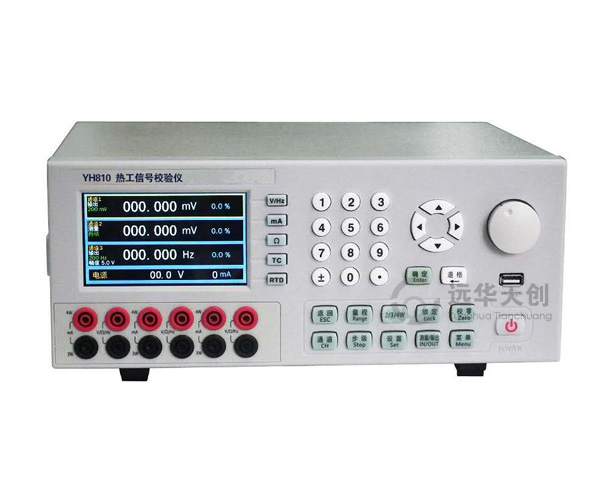

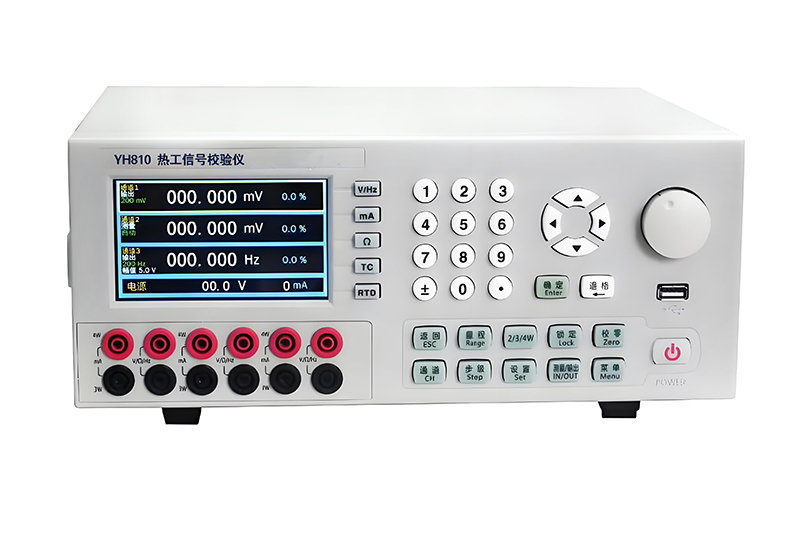

YH810 热工信号校验仪




图标产品功能

◆双通道隔离,仿真输出和测量相互独立,可同时进行工作而不互相干扰


◆高准确度测量和输出mV、V、mA、Ω、频率及温度信号


◆可仿真8种热电偶(K、E、J、T、N、R、S、B)及4种热电阻(Pt100、Pt10、Cu50、Cu100)的输出和测量


◆热电偶、热电阻测量和输出时温度值和对应的毫伏值、电阻值同时显示


◆热电偶有自动或手动设置冷端温度补偿功能,方便热电偶类仪表或设备的校准


◆Ω及热电阻测量可完成:二线测量、三线测量、四线测量


◆简洁的测量输入和仿真输出连接,方便的操作模式


◆温度测量时误差按℃显示,其余功能显示相对误差


◆测量时,可清除零点漂移,自校准功能,无需返厂校准


◆所有仿真输出均可由本仪表进行自测量,从而提高仪表的可靠


◆交直流两用,内置充电电池及安全自动的充电电路,具有电池电压实时显示功能


◆具有仿真两线制变送器电流环输出功能


◆提供独立24V电源


◆具备RS232接口,可配备专用软件实验自动测量


◆专用热工信号校验软件可实现温度变送器、热电偶/电阻用动圈式温度调节仪、工业过程测量记录仪、温度指示调节仪等二次仪表的全自动检定(选配)


图标技术指标
仿真输出指标



信号名称输出范围分辨率准确度(读数+量程)
电压(0~10.0000)V0.1mV0.01%RD+0.01%FS
电压(0~100.000)mV1uV0.01%RD+0.01%FS
电流(0~30.0000)mA0.1uA0.01%RD+0.005%FS
电阻(0~400.00)Ω10 mΩ0.01%RD+50 mΩ
(0~4000.0)Ω100 mΩ0.01%RD+600 mΩ
频率(0~50)KHz0.1Hz±0.005%
热电偶K、E、J、T、N、R、S、B
热电阻Pt100、Pt10、Cu50、Cu100



输入测量指标

信号名称测量范围分辨率准确度(读数+量程)输入阻抗
电压(0~±10.0000)V0.1mV0.01%RD+0.005%FS10MΩ
电压(0~±100.000)mV1uV0.01%RD+0.01%FS100 MΩ
电流(0~±30.0000)mA0.1uA0.01%RD+0.005%FS20Ω
4 线电阻(0~400.00)Ω10mΩ0.01%RD+0.01%FS100 MΩ
(0~4000.00)Ω100mΩ0.01%RD+0.01%FS100 MΩ
频率(0~50)KHz0.1HZ±0.004%+1Hz
热电偶K、E、J、T、N、R、S、B
热电阻Pt100、Pt10、Cu50、Cu100


一般指标
工作温度(-10~50)℃
存储温度(-20~60)℃
相对湿度< 90%RH,非凝露
供电方式充电电池或交流适配器
外形尺寸(300×260mm×150)mm
