YH2000 群控型热电偶、热电阻自动检定装置

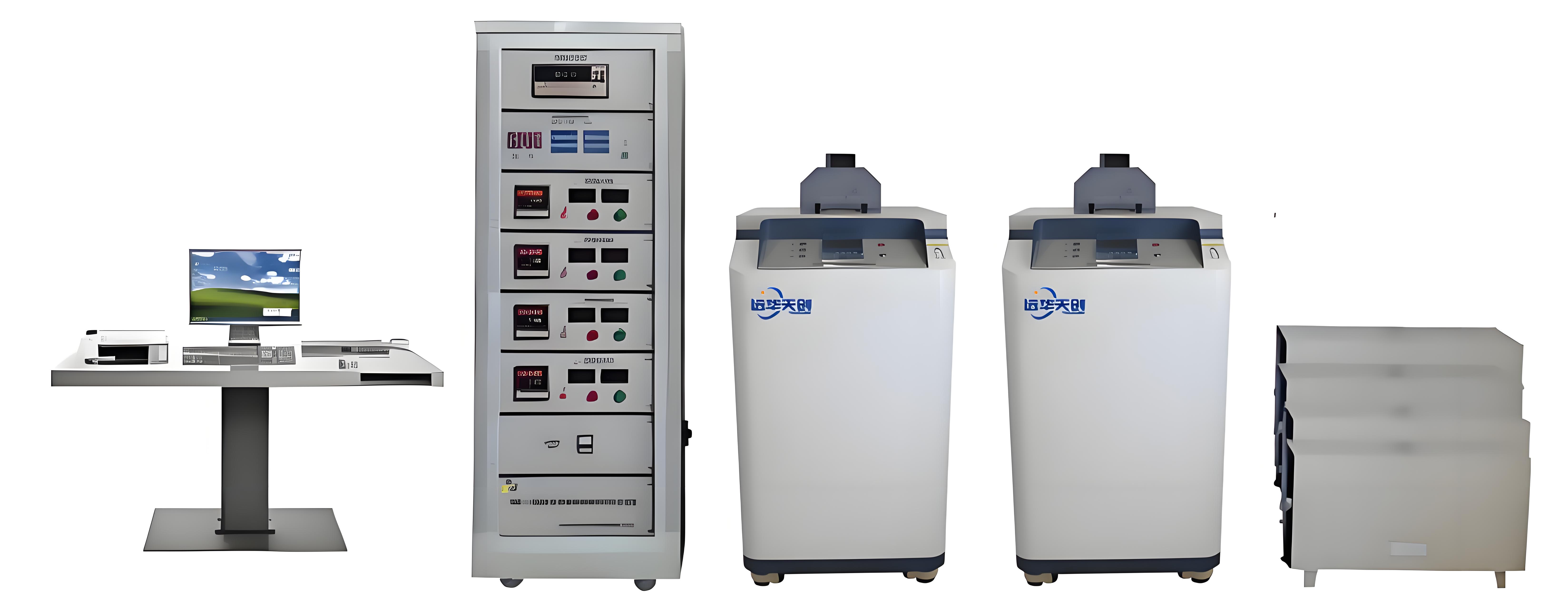

YH2000 群控热电偶、热电阻自动检定装置是由计算机、打印机、高精度数字万用表、多路扫描控制器、热电偶检定炉、恒温槽等组成的自动控制与测试系统。本装置用于自动检定各种工作用热电偶、热电阻, 可分 别控制 1~6 台检定炉,1~2 台恒温槽。检定装置软、硬件操作自动化设计,系统除捆扎、装炉(槽)、接线、 参数设定外,其它工作(如查线、控温、检定、数据采集、数据处理及保存等)均由系统自动完成。提高了工作效率,非 常适合有大批量热电偶检定需求的大中型企业。
图标产品概述

YH2000 群控型热电偶、热电阻自动检定装置

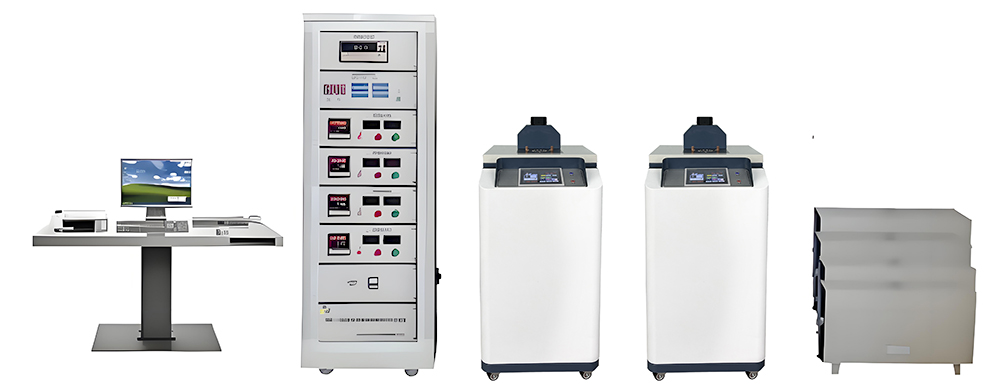

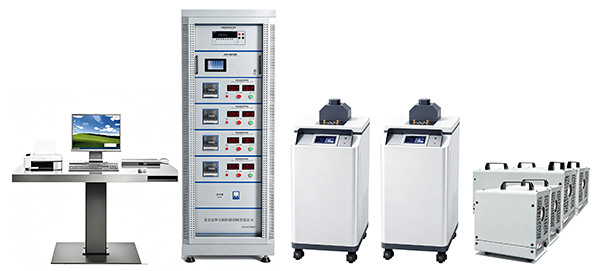

YH2000 群控型热电偶、热电阻自动检定装置1.jpg

YH2000 群控热电偶、热电阻自动检定装置是由计算机、打印机、高精度数字万用表、多路扫描控制器、热电偶检定炉、恒温槽等组成的自动控制与测试系统。本装置用于自动检定各种工作用热电偶、热电阻, 可分别控制 1~6 台检定炉,1~2  台恒温槽。检定装置软、硬件操作自动化设计,系统除捆扎、装炉(槽)、接线、 参数设定外,其它工作(如查线、控温、检定、数据采集、数据处理及保存等)均由系统自动完成。提高了工作效率,非 常适合有大批量热电偶检定需求的大中型企业。

图标产品功能

◆符合国家检定规程及规范;


群控型:可分别控制 1~6 台检定炉,1~2  台恒温槽;


◆热电偶类型:S、R、B、 K、N、E、J、T、EA-2 等;


◆热电阻类型: Pt1000、Pt100、Pt10、Cu100、Cu50、BA1、BA2、G (二线制、三线制、四线制);


◆膨胀温度计类型:玻璃液体温度计、双金属温度计、压力式温度计;


◆专用低电势接线端子,寄生热电势长期保证不超过±0.2μV;


◆记录曲线包括温度,功率及功率变化曲线;


◆热电偶和热电阻可同时检定,并可在油槽中进行低温热电偶的检定;


◆兼容热电偶与热电阻的接线,四线制电阻测量法彻底消除外接引线电阻;


◆可靠控温,智能 PID 调节系统,恒温稳定性好;


◆可同时控制检定炉和油(水)槽,可分时分批检定多种温度计


◆可进行检定炉、油槽、水槽的温场测试;


◆廉金属热电偶检定点温度既可选择程序自动提供的、检定规程规定(或推荐)的温度点,又允许用户根据被检偶的实际使用温度重新设置检定点,检定点温度可任意设置,如:358.5℃、772.6℃等;


◆在检定热电偶时,具有冰点补偿、手工设定补偿和自动冷端补偿三种补偿方式可供选择;


◆检定过程自动化程度高:计算机从查线(判断接线是否正确)、温场控温到检定过程全部自动化;


◆采用标准的控温原理,软硬件双重控温,在计算机故障的情况下,可选择手动操作,有效避免了因计算机故障而不能继续检定工作。



软件主要功能


◆检定系统软件可在中文 Win10/7/xp及以上等操作系统下运行;


◆可选择“检定”或“校准”等多种方式的记录表格、证书;检定证书或校准证,可选择标准或自定义格式;可将记录表格、证书原始数据导出到 Excel 中;


◆软件支持多种自诊断功能,包括温场测试、分度表查询、总不确定度分析、查线等功能;


◆支持多媒体声音报警、提示功能,具有超温报警功能;


◆具有掉电保护和续检功能;


◆软件系统显示界面丰富,信息量大,具有翔实生动的各种实时曲线、数据;在同一计算机画面上既能同时观察所有热电偶检定炉的控温曲线(曲线显示清晰),也能分别切换到一个画面只观察一台热电偶检定炉的控温曲线,方便直观;


◆软件可完成自动检定、数据自动处理及报表输出等功能,对检定记录进行保存、查询、预览和再次检定等管理,并可对检定记录和检定证书格式进行编辑。

温度检定系统软件


图标技术指标
准确度
    六位半高精度数字表准确度0.003%、分辨率 0.1μV、0.1mΩ
   七位半高精度数字表准确度 0.002%、分辨率 0.01μV、0.01mΩ
   八位半高精度数字表准确度 0.0006%、分辨率 0.001μV、0.001mΩ
多路扫描控制装置选用超低电势金触点电子测量继电器,寄生电势≤0.2μV
YH2000A型36通道:  24路热电偶、12路热电阻
YH2000B型60通道:48路热电偶、12路热电阻
YH2000C型84通道:72路热电偶、12路热电阻
